14nm硬刚4nm:国产AI芯片DF1000的架构创新,为什么比制程数字更值得关注

2026-08-24 11:03:05

分享:

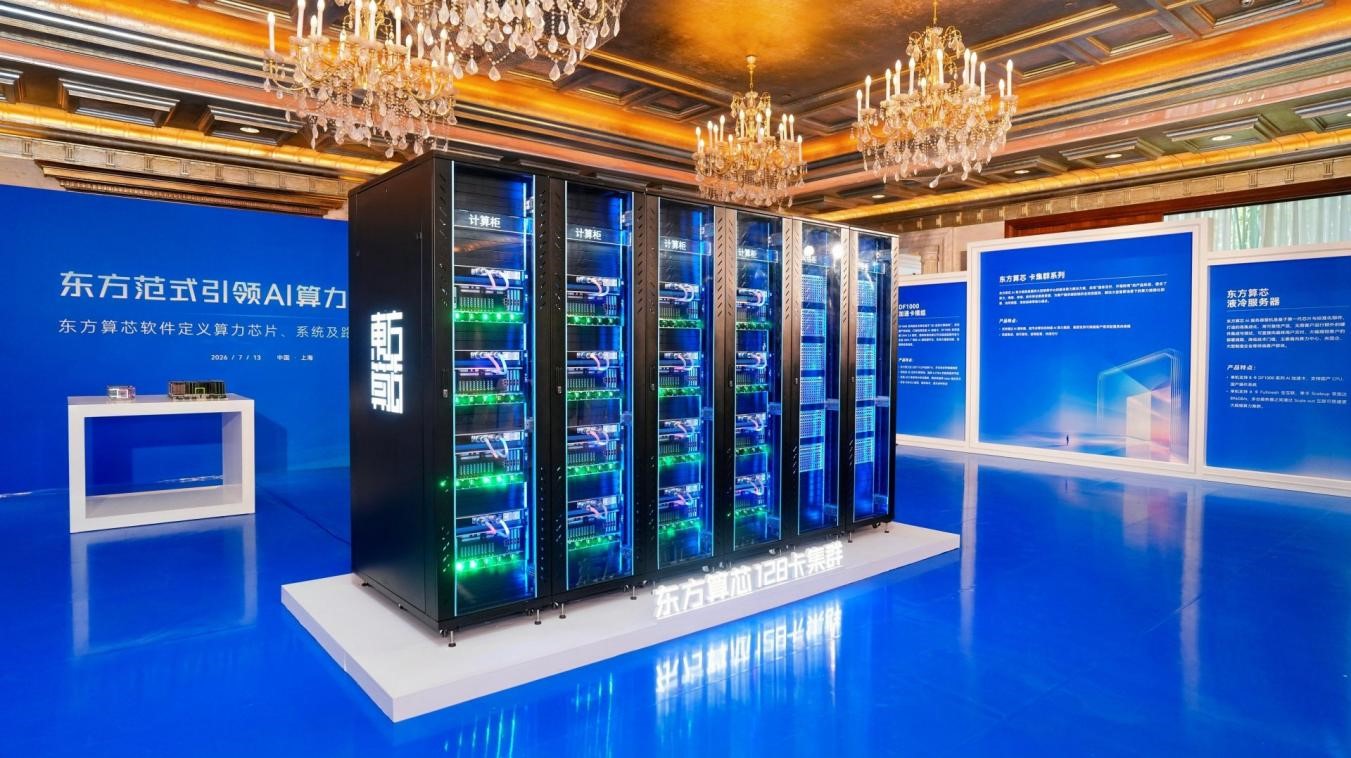

2026年7月,一颗名为DF1000的国产AI芯片引发了行业讨论。这颗由东方算芯推出的芯片,逻辑计算部分采用的是14nm工艺,但公布的BF16峰值算力达到520 TFLOPS,单芯片访存带宽6.4TB/s,卡间互联带宽900GB/s。

网上很快出现了一个说法:"14nm干翻4nm"。

这个说法吸引眼球,但容易让人错过真正值得关注的东西。

制程数字是表象,系统效率才是底层问题

把表象问题投影到更高维的简单问题。14nm和4nm的比较也是这样——制程数字是表象,真正要回答的问题是:一颗AI芯片的整体系统效率由什么决定?

答案是三个维度:计算能力、数据搬运效率、软件生态。

DF1000选择解决的是第二个维度。当前AI芯片面临的核心瓶颈不是计算单元不够快,而是"存储墙"——GPU算力越来越强,但数据从存储搬到计算单元的速度跟不上。计算单元在等数据,这就像工厂流水线产能很大,但原材料供应卡住了。

DF1000的做法是3D近存计算:通过DRAM与Logic晶圆级混合键合,把存储和计算单元在垂直方向上"叠"在一起,缩短数据搬运距离。这比单纯缩小制程节点更直接地解决了带宽瓶颈。

所以6.4TB/s的访存带宽,比520 TFLOPS的算力数字更值得关注。

14nm超越4nm的说法需要边界

必须说清楚几件事:

第一,14nm和4nm不能通过一项算力数据直接比较谁更先进。制程决定的不只是峰值算力,还包括晶体管密度、功耗、面积、频率和制造成本。

第二,520 TFLOPS超过某款芯片的494 TFLOPS,不能证明整颗芯片的实际AI训练能力已经全面领先。不同架构、不同精度、不同测试条件下的数字,不能简单横向比较。

第三,DF1000的逻辑部分用14nm,但存储部分用的是DRAM工艺,两者是不同维度的技术。3D堆叠封装本身也是一种"先进封装"能力,不能说完全绕开了先进制造。

但DF1000的思路确实打开了一条不同的路:如果国产芯片在先进制程上短期追不上,可以通过架构创新——近存计算、3D堆叠、Chiplet——在成熟工艺上把系统效率做上去。这比硬拼制程数字更务实。

企业选型:不要被制程数字绑架

对采购AI服务器的企业来说,芯片制程是一个参考指标,但不应该是决策的唯一依据。更重要的问题是:

  • 实际业务场景下的推理吞吐量:跑你的模型、你的数据,一张卡每秒能处理多少请求?

  • 能效比:同样算力下,功耗是多少?电费和散热成本要算进去。

  • 软件生态成熟度:芯片好不好用,很大程度上取决于框架适配和工具链完善程度。昇腾的CANN生态、NVIDIA的CUDA生态,各有各的成熟度。

  • 供应链稳定性:产能是否稳定?交期多长?有没有备选方案?

商红科技在产品中心覆盖了从NVIDIA到昇腾到国产新兴芯片的完整选型矩阵。选型的核心逻辑不是追参数,而是匹配场景——不同的模型大小、并发需求、预算约束,对应不同的最优配置。

国产AI芯片的竞争正在换赛道

2026年国产AI芯片在国内高端市场的份额有望接近90%。这个数字背后不只有制程追赶,更有架构层面的创新。

华为昇腾910C实现量产,跑通了万亿参数大模型训练;DF1000用3D近存计算打破存储墙;超节点集群技术进入规模化商用——这些都是在不同维度上的系统性突破。

对于企业IT决策者来说,现在是一个重新评估国产AI算力的窗口期。不是每家都需要最先进的制程,但每家都需要最适合自己业务场景的系统效率。

商红科技作为IT基础架构解决方案提供商,可以帮你做一次全面的算力需求评估。从高校AI训练政企私有化部署,从智能制造到金融量化,不同场景的选型逻辑差异很大。先搞清楚你的场景,再选芯片——这才是正确的顺序。

联系我们做一次需求沟通,不收费,但可能帮你省下不少冤枉钱。
