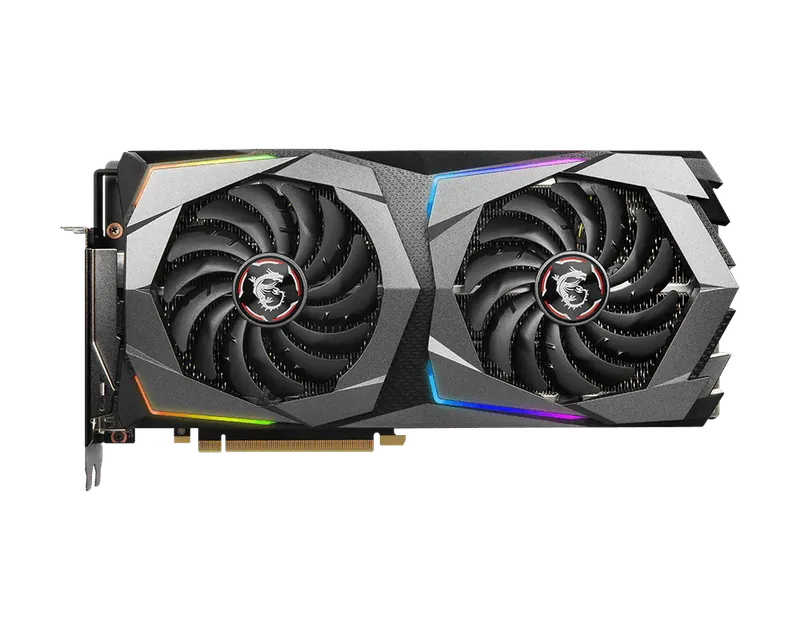

GeForce RTX 2070 SUPER 显卡
图片仅供参考
NVIDIA

GeForce RTX 2070 SUPER

核心代号 TU104 · Turing · GeForce 20 · 2019-07-09 发布

9.06TFLOPSFP32 单精度算力
8GBGDDR6
448GB/s显存带宽
215W热设计功耗
核心规格
GPU 核心代号
TU104
架构
Turing
产品系列
GeForce 20
代工厂
TSMC
制程工艺
12 nm
晶体管数量
14 亿
核心面积
545 mm²
总线接口
PCIe 3.0 x16
频率与算力
基础频率
1605 MHz
加速频率
1770 MHz
FP32 单精度
9.06 TFLOPS
FP16 半精度
18.12 TFLOPS
FP64 双精度
0.28 TFLOPS
着色器单元
2560 个
纹理单元
160 个
ROP 单元
64 个
SM 单元
40 个
光追单元
40 个
Tensor 核心
320 个
显存规格
显存容量
8 GB
显存类型
GDDR6
显存位宽
256 bit
显存带宽
448 GB/s
显存频率
1750 MHz
功耗与供电
热设计功耗 (TDP)
215 W
建议电源功率
550 W
供电接口
1x 6-pin + 1x 8-pin
尺寸与输出
显卡长度
267 mm
显卡宽度
35 mm
插槽宽度
Dual-slot
视频输出接口
1x HDMI 2.0, 3x DisplayPort 1.4a, 1x USB Type-C
其他信息
发布时间
2019-07-09
制造商
NVIDIA
FP32 单精度算力
9.06TFLOPS

数值按厂商公布的加速频率与流处理器数量折算,用于横向比较。

相关显卡

常见问题

GeForce RTX 2070 SUPER 的 FP32 算力是多少?

FP32 单精度算力为 9.06 TFLOPS,可用于横向比较通用计算性能。

GeForce RTX 2070 SUPER 的显存规格如何?

8 GB GDDR6,位宽 256 bit,带宽 448 GB/s。

GeForce RTX 2070 SUPER 的功耗和电源要求?

热设计功耗 215 W,建议电源 550 W。

GeForce RTX 2070 SUPER 是什么架构、什么时候发布的?

Turing 架构,2019-07-09。
