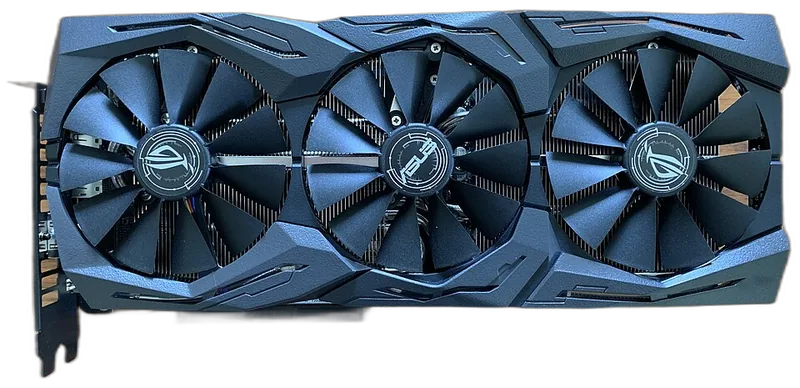

GeForce RTX 2070 显卡
图片仅供参考
NVIDIA

GeForce RTX 2070

核心代号 TU106 · Turing · GeForce 20 · 2018-10-17 发布

7.46TFLOPSFP32 单精度算力
8GBGDDR6
448GB/s显存带宽
175W热设计功耗
核心规格
GPU 核心代号
TU106
架构
Turing
产品系列
GeForce 20
代工厂
TSMC
制程工艺
12 nm
晶体管数量
11 亿
核心面积
445 mm²
总线接口
PCIe 3.0 x16
频率与算力
基础频率
1410 MHz
加速频率
1620 MHz
FP32 单精度
7.46 TFLOPS
FP16 半精度
14.93 TFLOPS
FP64 双精度
0.23 TFLOPS
着色器单元
2304 个
纹理单元
144 个
ROP 单元
64 个
SM 单元
36 个
光追单元
36 个
Tensor 核心
288 个
显存规格
显存容量
8 GB
显存类型
GDDR6
显存位宽
256 bit
显存带宽
448 GB/s
显存频率
1750 MHz
功耗与供电
热设计功耗 (TDP)
175 W
建议电源功率
450 W
供电接口
1x 8-pin
尺寸与输出
显卡长度
229 mm
显卡宽度
35 mm
插槽宽度
Dual-slot
视频输出接口
1x DVI, 1x HDMI 2.0, 2x DisplayPort 1.4a, 1x USB Type-C
其他信息
发布时间
2018-10-17
制造商
NVIDIA
FP32 单精度算力
7.46TFLOPS

数值按厂商公布的加速频率与流处理器数量折算,用于横向比较。

相关显卡

常见问题

GeForce RTX 2070 的 FP32 算力是多少?

FP32 单精度算力为 7.46 TFLOPS,可用于横向比较通用计算性能。

GeForce RTX 2070 的显存规格如何?

8 GB GDDR6,位宽 256 bit,带宽 448 GB/s。

GeForce RTX 2070 的功耗和电源要求?

热设计功耗 175 W,建议电源 450 W。

GeForce RTX 2070 是什么架构、什么时候发布的?

Turing 架构,2018-10-17。
